Линия по производству труб PEXB-AL-PEXB | машина для производства труб pexb al pexb

Станок для производства труб Pexb al Pexb используется для производства 5-слойных композитных труб Pex al Pex, сваренных внахлест. Диаметр трубы: ½ \"， 5/8 \" ， ¾ \", 1 \", 1-1 / 4 \"или больше до 2-1 / 2 \"。 Процесс производства трубы: разматывание алюминиевой ленты - внутренний клей и экструдирование пластикового слоя - экструдирование внешнего клея и пластикового слоя - устройство для охлаждения труб - устройство для наматывания труб. Производимые многослойные композитные трубы al-pexb в основном используются в качестве труб для теплого пола в системе теплого пола.
Тонкий слой алюминия в трубках PEX-AL-PEX действует как кислородный барьер, предотвращая проникновение кислорода из воздуха в систему и ржавление компонентов системы из чугуна.


штат:



Запрос цены Добавить в корзину PDF экспорт

Модель:
KD-LS
Марка продукта:
KAIDEMAC
Код Продукта:
KD-LS-PEXB

Описание товара

Описание товара

В машине для производства многослойных труб PEXb AL PEXb используется наша уникальная технология изготовления труб из композитных материалов, сочетающая пластик и металл. Доступен для производства труб диаметром 5/8 дюйма - 2-1 / 2 дюйма (16-63 мм) со скоростью 15 м / мин. Производимая труба pexb al pex сочетает в себе прочность металлической трубы и долговечность пластика, а также имеет высокую температуру термостойкости, -40 ℃ -95 ℃, выдерживает 110 ℃ за короткое время.

Технические данные

Линия Модель	Диаметр винта	L / D	Объем производства	Скорость производства	Нормальная мощность
KD-LS-PEXB-1	Ø45 / 45	25/25: 1	16-32 мм	8 м / мин	56кВт
KD-LS-PEXB-2	Ø65 / 45	30/25: 1	16-32 мм	15 м / мин	102кВт
KD-LS-PEXB-3	Ø65 / 45	30/25: 1	20-63 мм	8 м / мин	88кВт

Линия по производству труб pexb-al-pexb включает:

(1)	Устройство разматывания алюминиевой фольги
(2)	Аккумулятор из алюминиевой фольги
(3)	Ультразвуковой сварочный аппарат с алюминиевой фольгой
(4)	Устройство для формования алюминиевых труб
(5)	Ультразвуковой сварочный аппарат для формовки алюминиевых труб
(6)	Экструдер для внутренних труб pexb
(7)	Экструдер для наружных труб pexb
(8)	Экструдер внутреннего клеевого слоя
(9)	Экструдер внешнего адгезионного слоя
(10)	Внутренняя трехслойная экструзионная головка и формы для совместной экструзии
(11)	Головка и формы для совместной экструзии внешнего слоя
(12)	Лоток водяного охлаждения
(13)	Трубопроводная машина
(14)	Труборез
(15)	Машина для намотки труб
(16)	Система управления Siemens PLC

Устройство для формования алюминиевых труб:

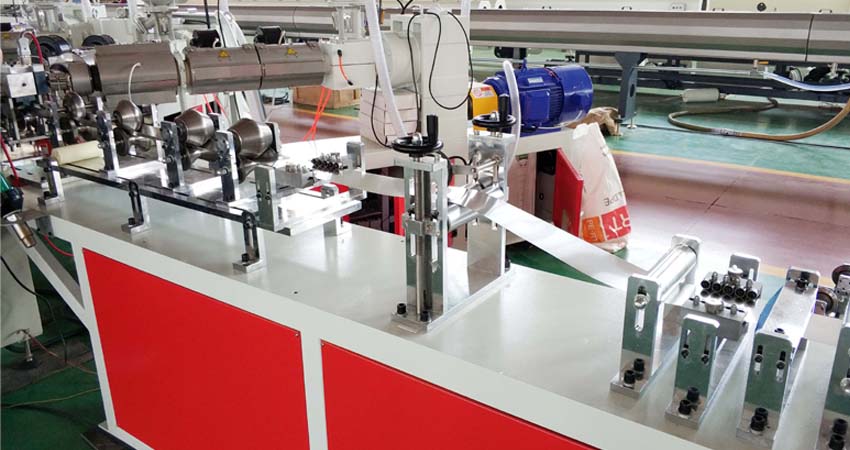

1. трубная машина pexb-al-pex

(1) Машина для производства труб PEXb-AL-PEXbиспользует высокоточную технологию формирования алюминиевых труб

(2) Алюминиевая трубка для ультразвуковой сварки имеет точные размеры и хорошую округлость.

(3) Все инструменты для формования алюминиевых труб производятся на нашем собственном импортном высокоточном оборудовании с ЧПУ.

Экструдер и головка для совместной экструзии

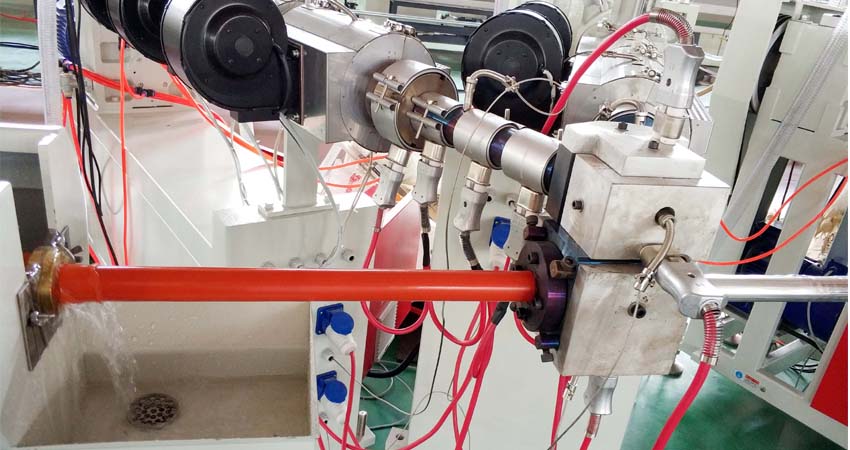

1. экструдер для труб PEX-AL-PEX

(1) Оснащен высокоэффективным экструдером, специально разработанным для высокоскоростного изготовления труб из PEXb AL PEXb.

(2) Винт и цилиндр независимо разработаны и спроектированы технической командой KAIDE в соответствии с характеристиками и технологией обработанных материалов pexb, с толщиной азотирования 0,5-0,7 мм.

(3) Собственная запатентованная технология многослойной коэкструзионной головки, толщина каждого слоя может регулироваться свободно.

(4) Уникальная конструкция винтовой конструкции позволяет избежать предварительного сшивания материала PE-Xb в цилиндре, а поверхность готовой трубы PEXb-AL-PEXb гладкая и красиво выглядит.

Автоматический наматыватель труб PEX-AL-PEX

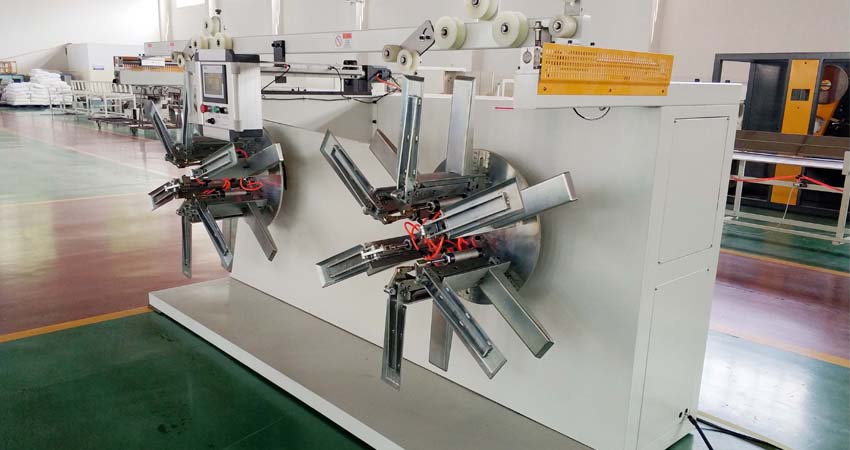

1. Станок для намотки труб PEX-AL-PEX

(1) Намоточная машина использует интерфейс управления сенсорным экраном Siemens (Siemens), интеллектуальное управление, простое и легкое в освоении;

(2) Такие параметры, как длина намотки, диаметр намотки, значение натяжения и происхождение рулона, могут быть установлены онлайн, а текущая длина намотки и проводка могут отображаться в реальном времени.

(3) Он может реализовать функцию дистанционного управления

(4) Система управления поддерживает несколько языков, и версии на местных языках могут быть добавлены в соответствии с фактическими потребностями клиентов.

(5) Включая фирменный датчик Autonics для обнаружения обрыва трубы. Когда датчик обнаруживает конец трубы, он посылает сигнал в систему управления PLC, и мотовило автоматически останавливается.

(6) Шкала регулировки ширины рулона и внутреннего диаметра рулона, лазерная маркировка, удобная, интуитивно понятная и быстрая настройка.

Система управления PLC

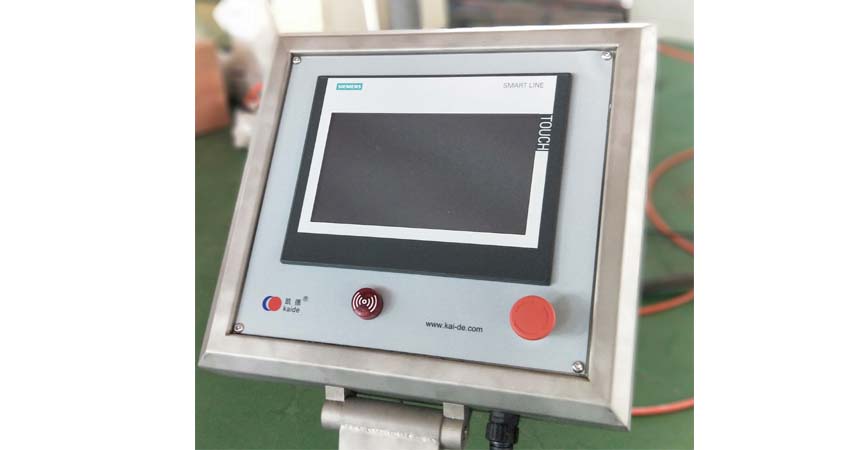

Система управления PLC для труб PEX-AL-PEX

(1) Синхронное управление экструдером и последующим оборудованием, таким как гравиметрическая система, вытяжная машина и т. Д.

(2) Интеллектуальный и простой в освоении для оператора. На экране может отображаться такая информация, как температура, электричество, давление плавления.

(3) Напоминание о тревоге. Программируемая и настраиваемая функция сигнализации и защиты на всех уровнях.

(4) Система дистанционного управления для анализа неисправностей машины и решения проблем.
